騒音計 よくあるご質問

1. ノーマルレンジのAC出力

仕様は次のとおりです。

• フルスケール出力レベル 0.707 Vrms ±15%
• オフセット電圧 ±10 mV以内

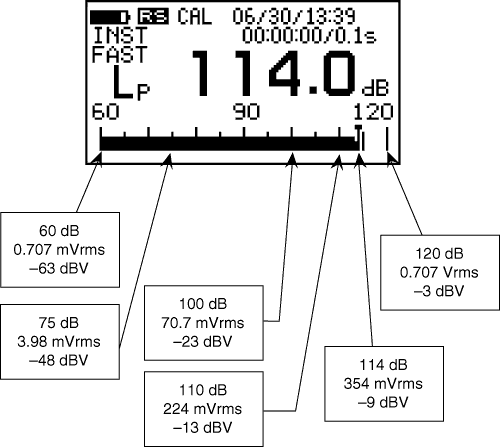

したがって、定常正弦波を入力した場合、バーインジケータの上限値でのAC出力は次のようになります。

±1 V = 0.707 Vrms = -3 dBV

定常信号の測定レベルがバーインジケータの上限よりa dBの場合の出力は、次の式で表されます。

0.707×10^a/20 Vrms = -3+a dBV

例えば、測定レベルがバーインジケータの上限より-20 dBの場合の出力は、次のようになります。（レベルレンジが60～120dBの場合は100 dBに相当、リアルタイム時は40～120 dBの場合は100 dBに相当します。）

0.70×10^（-20）/20 = 70.7 mVrms
-3+（-20） = -23 dBV

電気校正信号は、バーインジケータの上限から-6 dBです。したがって、AC出力は354mVrmsまたは-9 dBvになります。（レベルレンジが60～120 dBの場合は114dBに相当します。）また、定常信号入力時のAC出力のレベルがb VrmsまたはadBVの場合の指示値は、バーインジケータの上限から

20×Log10^{（b/0.707）} dB または a+3 dB

だけ離れることになります。例えばAC出力が100 mVrms = -20 dBVの場合の指示値は、フルスケールから

20×Log10^{（0.1/0.707）} = -17 dB
-20+3 = -17 dB

だけ離れており、レベルレンジが60～120 dBの場合は103 dBに相当し、リアルタイム時の40～120dBの場合は103 dBに相当します。AC出力の最大出力レベルは±1.00 Vで、リニアリティーはこのレベルまで保証されます。しかしフルスケールより10dB大きい値を示す正弦波の最大値±3.16 Vを超えると、A/Dコンバーターがオーバーフローするためオーバーマークが表示されます。また、LA-5110,2110では140 dB、LA-5120では130 dBを超える音圧が入力された場合も無効になります。

2. ワイドレンジのAC出力

仕様は次のとおりです。

• フルスケール出力レベル 2.234 Vrms ±15%
• オフセット電圧 ±10 mV以内

したがって、定常正弦波を入力した場合、バーインジケータの上限値でのAC出力は次のようになります。

±3.16 V = 2.234 Vrms = +7 dBV

定常信号の測定レベルがバーインジケータの上限よりa dBの場合の出力は、次の式で表されます。

2.234×10^a/20 Vrms = 7+a dBV

例えば、測定レベルがバーインジケータの上限より-20 dBの場合の出力は、次のようになります。（レベルレンジが30～120dBの場合は100 dBに相当します。）

2.234×10^（-20）/20 = 223.4 mVrms
7+（-20） = -13 dBV

電気校正信号はバーインジケータの上限から-16 dBです。したがって、AC出力は354mVrmsまたは-9 dBVになります。（レベルレンジが30～120 dBの場合は104dBに相当します。）また、定常信号入力時のAC出力のレベルがb VrmsまたはadBVの場合の指示値は、バーインジケータの上限から

20×Log10^{（b/2.234）} dB または a-7 dB

だけ離れることになります。例えばAC出力が8.61 mVrms = -41.3 dBVの場合の指示値はフルスケールから

20×Log10^{（0.00861/2.234）} = -48.3 dB
-41.3-7 = -48.3 dB

だけ離れており、レベルレンジが30～120 dBの場合は71.7 dBに相当します。AC出力の最大出力レベルは±3.16 Vで、フルスケールより10 dB大きい値を示す正弦波の最大値は±10.0Vです。この値を超えると、オーバーマークが表示されます。ワイドレンジはリニアリティーレンジの下限でのAC出力レベルが70ｵVしかないため、リニアリティーレンジをすべてカバーするためには、記録器や解析器にもノイズレベルの低いものが必要になります。
