XN-8000 よくあるご質問
質問番号 FAQ-1104
Ch1とCh2、Ch3とCh4のような複数のマスタ信号（リファレンス信号）の周波数応答関数を1度の測定で演算できますか？
■ クロス演算の設定
2チャンネル間の関係を解析する演算、クロススペクトルを演算します （Ver.2.00以降）。

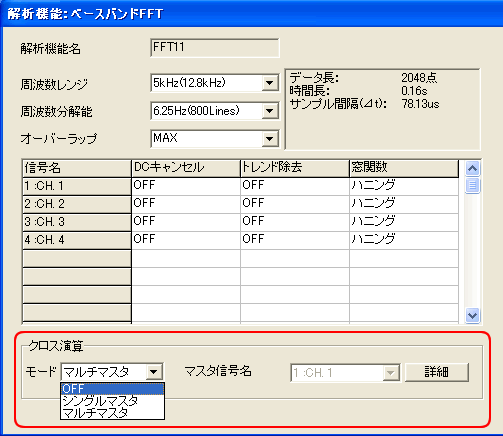

「コンフィグボード → FFTアイコン」をクリックし、[ベースバンドFFT]ダイヤログを開き設定します。
| モード | OFF | クロス演算を行いません |
| シングルマスタ | どれかひとつのチャンネルをマスタチャンネルに指定して他のチャンネル間のクロスを演算します。 | |
| マルチマスタ | 複数のマスタチャンネルを指定して、クロス演算します。 | |
| マスタ信号名 | シングルマスタのときマスタチャンネル（リファレンス）を指定します。 | |
| 詳細 | マルチマスタを選択した場合に、どのチャンネルをマスタチャンネルに指定して、他のどのチャンネルとクロス演算するか設定します。 下記の設定は、マスタチャンネルは Ch1 と Ch3 です。 クロス演算は、Ch1 - Ch2 間、 Ch3 -Ch4 間の2つになります。
|
最終更新日：2006-12-18
