回転計 よくあるご質問

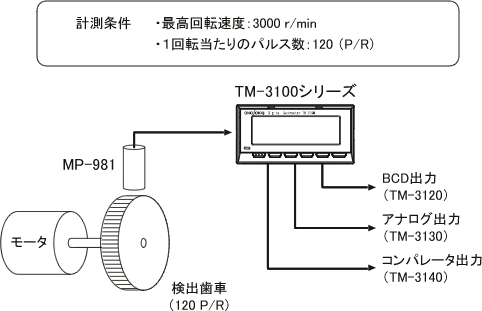

■測定条件

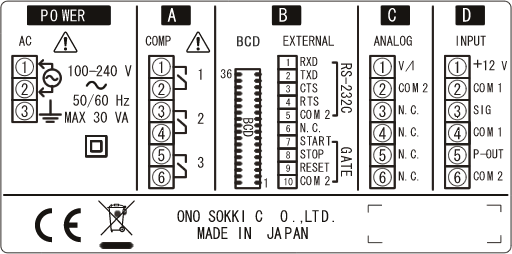

＜TM-3100シリーズ背面パネル例＞

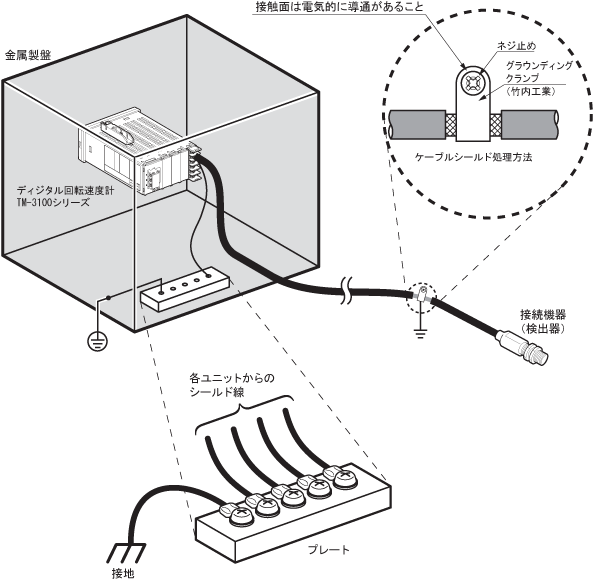

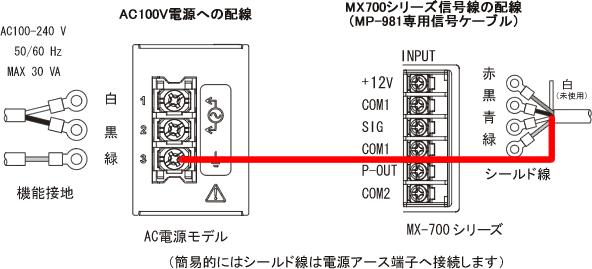

＜配線方法＞

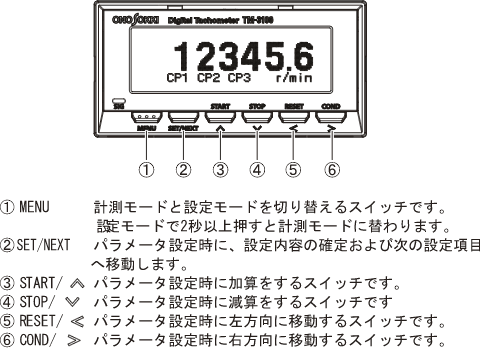

■ボタン操作の基本

• 「MENU」ボタンを押し、設定モードに入ります。

• 「MENU」ボタンを短押しすると一つ前の項目へ戻ります。

• 「MENU」ボタンを長押しすると、どの位置からでも計測モード（測定値表示）に切り替わります。

■設定

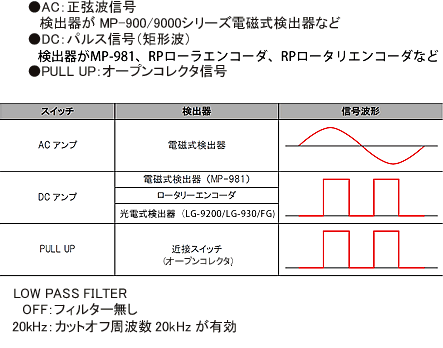

• INPUT（入力に関する設定）
  [INPUT]では入力信号の取り込みに関する設定を行います。ここでは、次のように設定するものとします。

  INPUT TYPE	DC
  LOW PASS FILTER	OFF

• 設定終了後、[SET/NEXT]ボタンを押します。

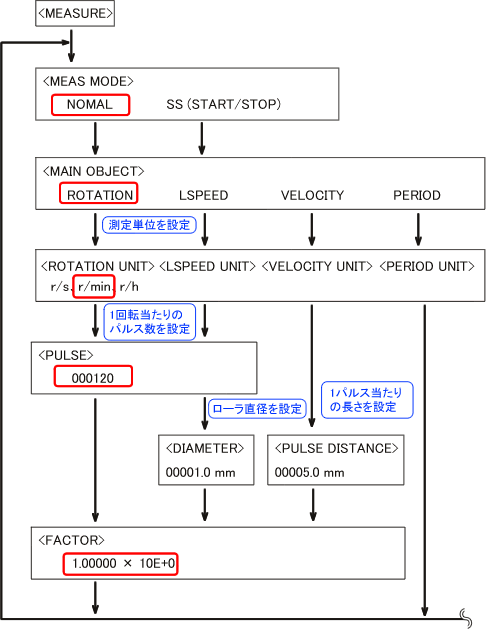

• MEASURE（測定機能の設定）
  ［MEASURE］では測定方法と測定項目およびその条件設定を行います。ここでは、検出歯車の歯数を120として、次のように設定するものとします。

  MEASURE MODE	NORMAL
  MAIN OBJECT	ROTATION
  ROTATION UNIT	r/min
  PULSE	120（検出歯車の歯数）
  FACTOR	1.00000 × 10E+0

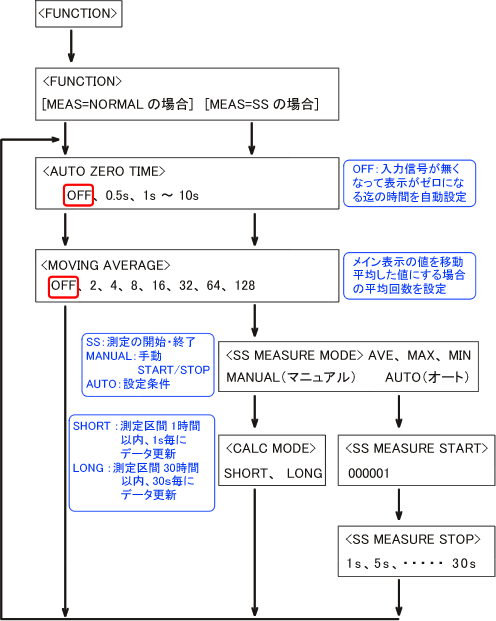

• FUNCTION（表示方法および測定スタート・ストップ））
  [FUNCTION]では表示方法および測定スタート・ストップに関する設定を行います。ここでは、次のように設定するものとします。

  AUTO ZERO TIME	OFF
  MOVING AVERAGE	OFF

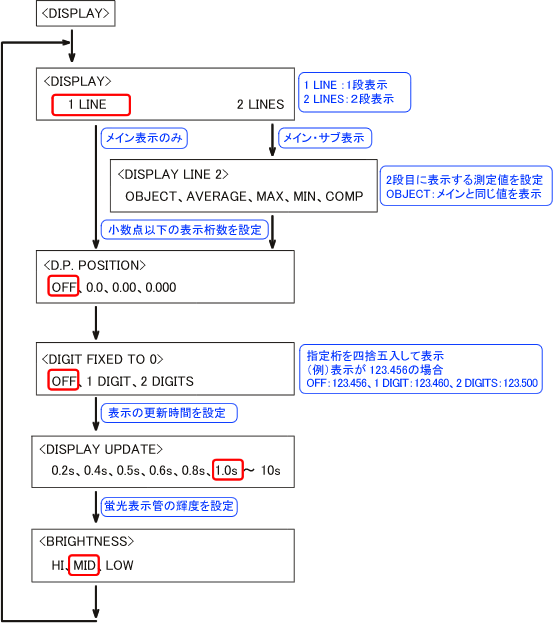

• DISPLAY（表示画面の設定）
  [DISPLAY]では表示桁数、表示更新に関する設定を行います。ここでは、次のように設定するものとします。

  DISPLAY	1 LINE
  D.P. POSITION	OFF
  DIGIT FIXED TO 0	OFF
  DISPLAY UPDATE	1.0s
  BRIGHTNESS	MID

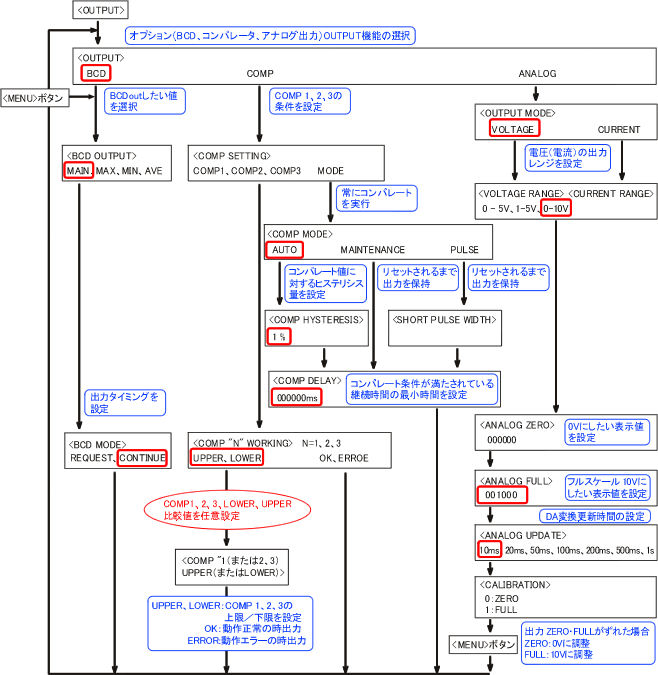

• OUTPUT（BCD、COMP、ANALOG出力の設定）
  [OUTPUT]ではBCD出力、コンパレート出力、アナログ出力に関する設定を行います。ここでは、次のように設定するものとします。

  BCD OUTPUT	MAIN（表示値）
  BCD MODE	CONTINUE（連続更新）
  COMP MODE	UPPER LOWER （COMP1、2、3毎に任意設定 UPPER：測定値≧設定値 LOWER：測定値＜設定値）
  COMP UPPER （LOWER）	COMP1、2、3毎に判定値を任意設定
  ANALOG OUTPUT MODE	VOLTAGE
  ANALOG VOLTAGE RANGE	0 ～ 10V
  ANALOG ZERO	000000
  ANALOG FULL	10Vにしたい表示値を任意設定
  ANALOG UPDATE	10ms （周期演算のため信号が遅い場合電圧変化が遅くなります）

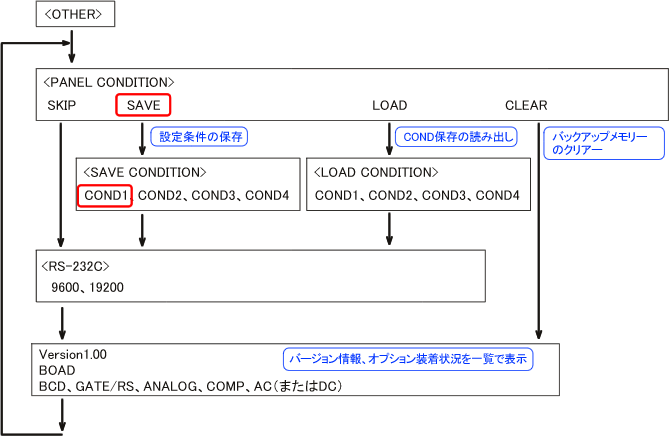

• OTHER（パネルコンディション保存）
  [OTHER]では設定条件の保存／読み出し、RS-232C、オプション一覧に関する設定を行います。設定値はバックアップメモリーに保存されていますが、念のためにCOND1に保存します。



  【設定値の保存について】 バックアップメモリー メニューの設定内容はバックアップメモリーに保存されています。電源をONするとバックアップメモリーの設定内容が自動的に読み出されます。 CLEAR バックアップメモリーの内容を初期設定（出荷時）に戻します。 CONDITION バックアップメモリーの設定内容はCOND1へ記憶（SAVE）しておくことができます。 LOAD操作でバックアップメモリーに読み出すことができます。

• 測定に戻る
  [MENU]ボタンを長押しします。測定画面に戻り測定を開始します。
