磁電式回転検出器
質問番号 FAQ-0859
MP-9810 / MP-9830 出力ケーブルについて
（1）配線について
| コネクターピン番号 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 芯線の色 | 青 | 白 | 赤 | シールド | 緑 | 黒 |
| 入出力 | 信号出力（H） | 空き | 電源（＋） | GND（ケース） | COM（L） | 電源（−） |
※線の色は、MX-7000シリーズ専用ケーブルの場合を示します。
（2）位置合わせ
MP-9810 / MP-9830 本体側コネクター：ER04-R6M、ケーブル側適合コネクター：ER04-9154P6F4.0-T
（3）ケーブルについて

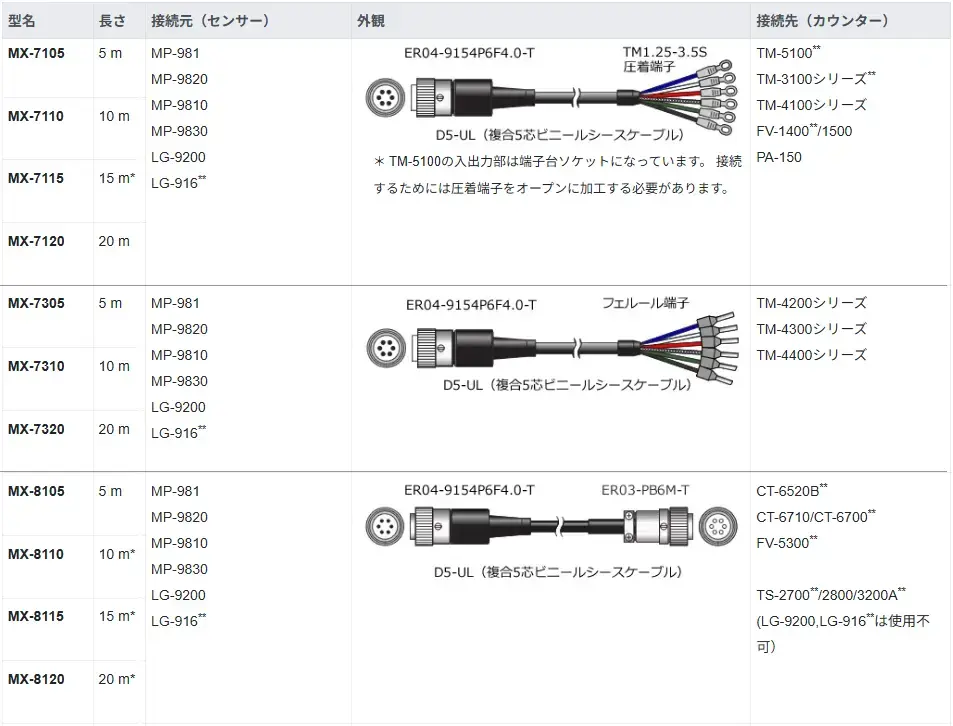

オプションにて用意しています。（MX-7105～7120 / MX-7305～7320 / MX-8105～8120）
