モータートルク計測 関連機器 概要

広い回転数範囲に渡って、高精度で再現性の高いトルク測定を可能とする小野測器独自の位相差方式トルク検出器、この技術を応用し、小型 AC/DC モーターのトルク特性を含む各種特性を総合的に測定・評価するシステムをご用意いたしました。
モーターの効率化・静音化に重要なデータとされているトルクリップル・コギングトルクの測定に対応しています。

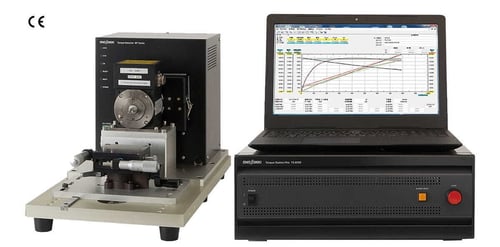

左）MTシリーズ検出器　右）TS-8700 トルクステーションPro
左）MTシリーズ検出器　右）TS-8700 トルクステーションPro

モータートルク測定装置

トルク検出器TH/RH/TQに対応
高精度・高応答化
温度計測、温度トリガ測定
回転角度測定、回転角度サンプリング
パワーメータ デジタル通信化
架台・冶具 選択式 機器構成

測定項目

  • トルク、回転速度、電圧信号入力データ、温度 *、回転角度 *、パワーメータデジタル入力 *

モータートルク検出器

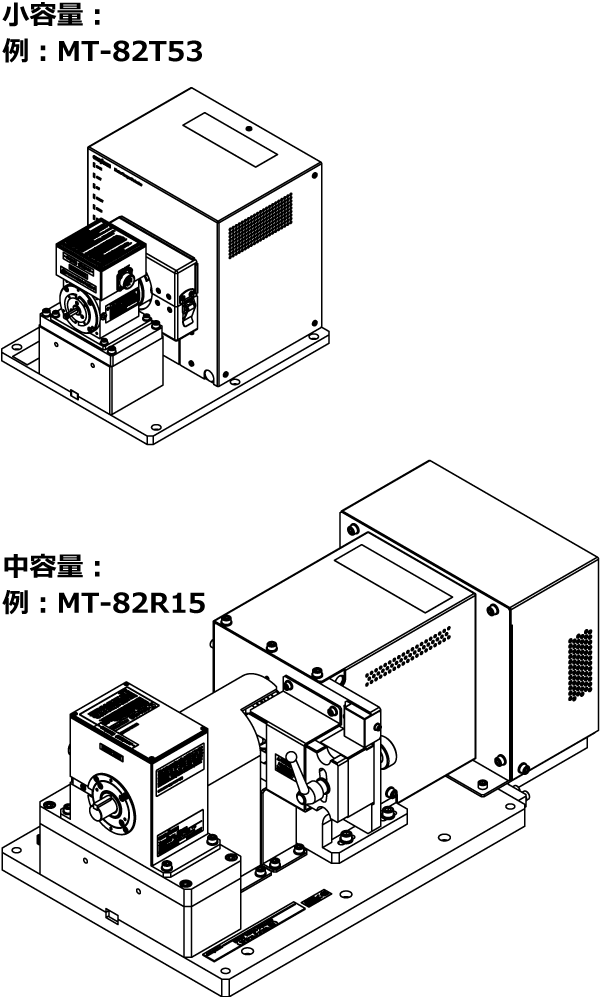

MT-82 M/T/R　トルクリップル・コギングトルク用

  • TS-8700 と組み合わせて、モーターの特性を自動で測定

  • モーター励磁時のトルクリップル、モーター無励磁時のコギングトルクの測定に適した検出器

測定項目

  • トルク、回転速度、回転角度*、電流*、電圧*（*：オプション）

  • MT-82 M/T/R トルクリップル・コギングトルク用

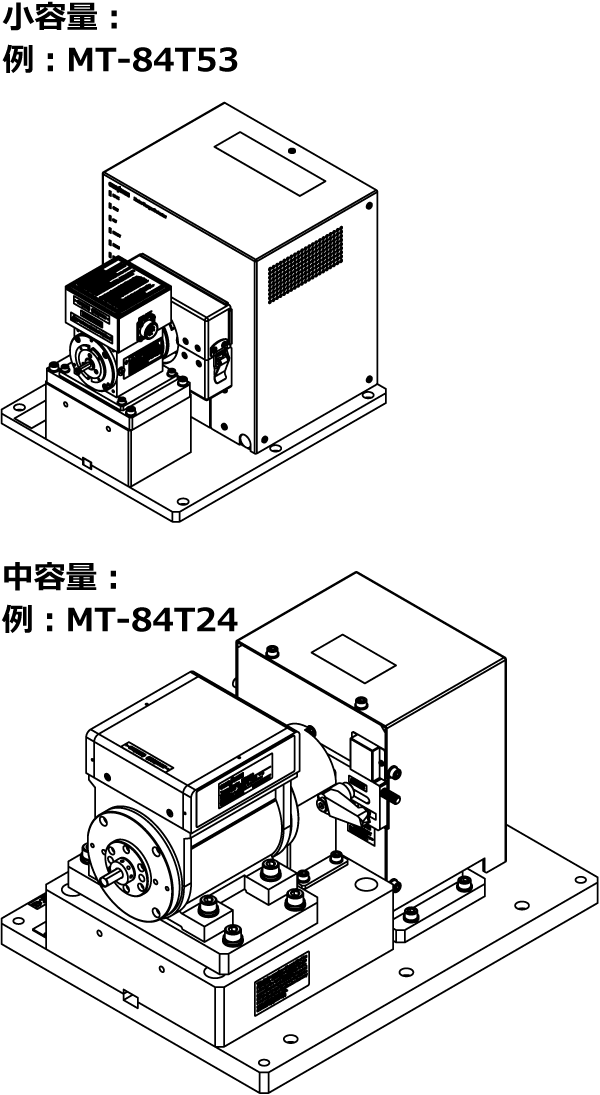

MT-84 M/T/R　ヒステリシスブレーキ型

  • TS-8700 と組み合わせて、モーターの回転速度－トルク特性を自動で測定

  • トルク制御と回転速度制御が行え、ACモーター測定にも DCモーター測定にも適します

測定項目

  • トルク、回転速度、電流*、電圧*　（*：オプション）

  • MT-84 M/T/R ヒステリシスブレーキ型

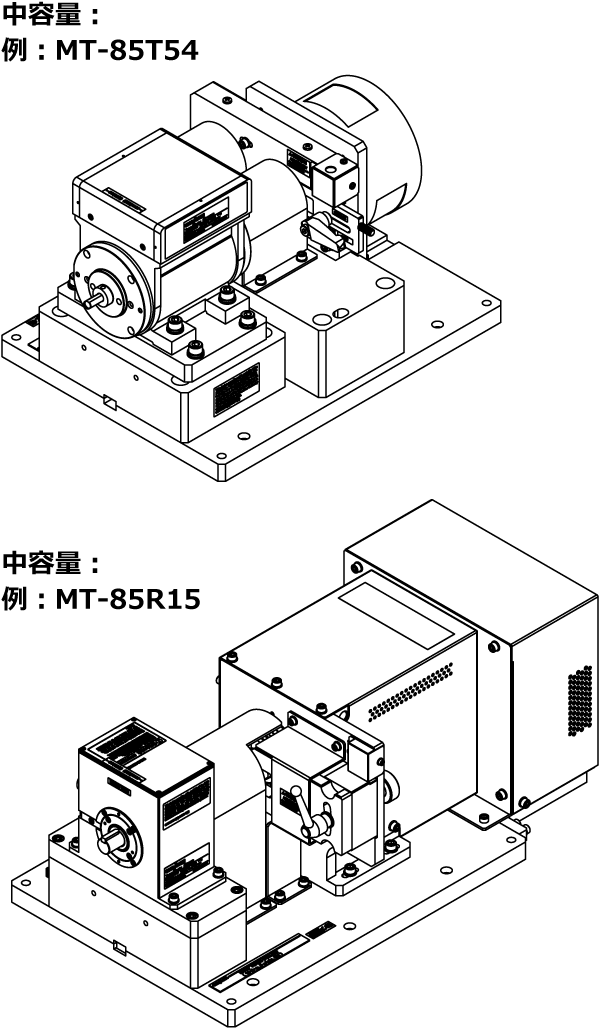

MT-85 M/T/R　パウダーブレーキ型

  • TS-8700 と組み合わせて、モーターの回転速度－トルク特性を自動で測定

  • ギア付きのモーターなど、比較的大容量のトルクで低速回転のモーターに適した検出器

測定項目

  • トルク、回転速度、電流*、電圧*　
    （*：オプション）

  • MT-85 M/T/R パウダーブレーキ型

最終更新日:2024/12/20
