RP-1700シリーズ
ロータリエンコーダ
型式選択（6項目）
下記の仕様選択欄（1～6）をすべて選択のうえ、「型式と価格を表示」ボタンをクリックしてください。
選択内容に基づいた型式と価格が次のページで表示されます。
型名 RP-17XX-XX-XXXXP/R
価格（税抜） ￥0
選択仕様
| 取付方法およびシャフト形状指定 | - |
|---|---|
| 電源方式および出力相指定 | - |
| 信号出力方式指定 | - |
| 接続方式および電気規定指定 | - |
| オイルシール指定 | - |
| 出力パルス数 | - |
| 保護等級 | IP40 |
共通仕様
| 最高回転速度 | 5000 r/min |
|---|---|
| 許容軸荷重 | 80 N (ラジアル) / 50 N (スラスト) |
| 軸径 | φ 15 |
| 質量 | 3.7 kg |
| 隣接誤差 | パルス数 (P/R) |
|---|---|
| 1/200 P 以内 | 60, 100, 180, 250, 256, 300, 750, 4500, 6000 |
| 1/8.3 P 以内 | 120, 200, 240, 360, 400, 500, 512, 600, 720, 900, 1000, 1024, 1200, 1250, 1280, 1500, 3000, 3750, 9000, 12000, 18000, 22500, 24000, 30000 |
| 1/4.6 P 以内 | 480, 800, 1440, 1800, 2000, 2048, 2400, 2500, 2560, 7500, 36000, 45000, 48000, 60000 |
| 1/3.3 P 以内 | 960, 1600, 2880, 4000, 4096, 4800, 72000, 96000 |
| 1/2.5 P 以内 | 3600, 5000, 5120, 15000, 90000, 120000 |
ご利用上の注意
-
記載事項は変更になる場合がございます。
-
表示価格は参考用として記載された日本国内価格です。
-
ご購入をご検討いただく場合には最寄りの 当社営業所又は代理店にご確認ください。
全ての項目を選択してください。
選択したパルス数の価格が登録されていません。お問い合わせください。
DC電源方式では、TUV準拠・UL準拠接続は選択できません。
先に「選択仕様型名を表示」を実行してください。
PDFの生成に失敗しました。
ページを再読み込みしてください。
RP-1700シリーズ 選択仕様の共有
RP-1700シリーズの選択仕様を共有します。\n\n以下のURLから結果を確認できます：\n

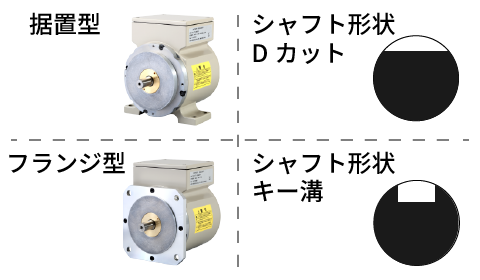

据え置き型 Dカット
据え置き型 キー溝
フランジ型 Dカット
フランジ型 キー溝
AC 100～240 V 出力相:A,B相
DC 12～24 V 出力相:A,B相
AC 100～240 V 出力相:A,B,Z相
DC 12～24 V 出力相:A,B,Z相
トーテムポール
オープンコレクタ
コレクタ
ラインドライバ

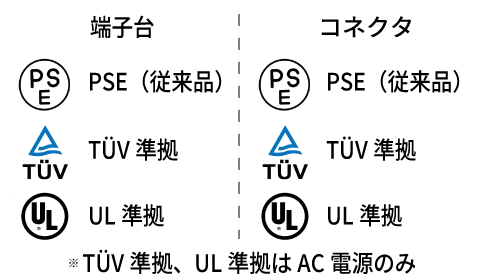

端子台 PSE(従来品)
端子台 TUV 準拠
端子台 UL 準拠
コネクタ PSE(従来品)
コネクタ TUV 準拠
コネクタ UL 準拠
オイルシール無
オイルシール付
